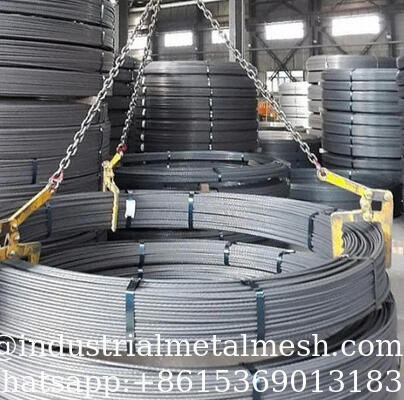

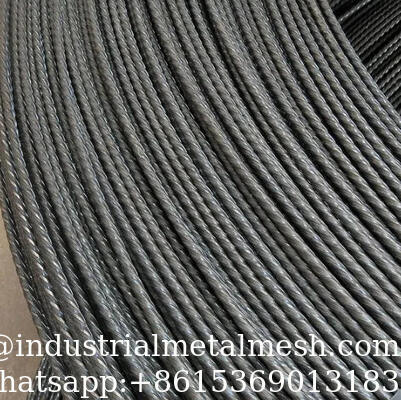

Kabel Untai Baja PC Merek SG 1860MPa 7 Untai Pasca-Tegangan 15.24MM Relaksasi Rendah 2.5 Tinggi
Kawat baja prategang adalah jenis kawat baja yang terbuat dari kawat baja karbon dan digunakan dalam struktur beton prategang atau struktur baja prategang.
Kawat baja prategang ditarik dingin dibuat dari batang kawat baja karbon tinggi berkualitas tinggi setelah perlakuan permukaan. Kandungan karbon baja dipilih dalam kisaran 0,6-0,9%. Sebelum ditarik dingin, ia menjalani pengawetan, fosfatasi, atau bentuk perlakuan permukaan lainnya. Setelah ditarik dingin, luas penampang umumnya berkurang 50-85%, dan kekuatannya ditingkatkan melalui prinsip pengerasan kerja dingin.
Kawat baja prategang ditarik dingin, setelah stabilisasi lebih lanjut, menjadi kawat baja prategang relaksasi rendah, memperoleh karakteristik relaksasi rendah dan secara signifikan meningkatkan kekuatan luluh, perpanjangan, dan kelurusan. Jika digalvanis, ia menjadi kawat baja prategang galvanis; kawat galvanis yang telah mengalami stabilisasi disebut kawat baja prategang galvanis relaksasi rendah. Kawat umumnya dikirim dalam gulungan; ketika digunakan dalam bantalan rel, ia dapat dipotong sesuai panjang dan diikat sesuai kebutuhan.
Kekuatan tinggi material ini terutama terwujud dalam arah aksial, dengan kekuatan radial yang jauh lebih rendah. Ketika dipanaskan hingga 400 derajat Celcius atau lebih tinggi, sifat relaksasi dan kekuatan akan sangat terganggu. Ketika kawat baja prategang ditarik dingin digunakan dalam pipa, ketahanannya terhadap korosi tegangan harus diperiksa dengan cermat. Saat menggunakan kawat baja galvanis, ketahanan korosinya tidak boleh sepenuhnya diandalkan; seluruh sistem kabel harus memiliki tindakan perlindungan lainnya.
Kawat baja prategang ditarik dingin umumnya digunakan dalam pipa, terutama yang diproduksi menggunakan proses PCCP. Kawat baja prategang relaksasi rendah banyak digunakan dalam bantalan rel dan tiang beton prategang, dan lebih jarang dalam komponen bangunan; kawat ini tidak lagi digunakan dalam balok pracetak. Kawat baja prategang galvanis relaksasi rendah umumnya digunakan dalam kabel jembatan kabel, batang pengikat jembatan lengkung pipa baja, dan dalam fabrikasi kabel prategang untuk struktur bentang panjang. Kawat baja galvanis yang tidak stabil umumnya digunakan dalam kabel jembatan gantung.
| GB |
ASTM |
JIS |
DIN |
NF |
BS |
OCT |
ISO |
Deskripsi |
| 65 |
1065 |
|
Ck67 |
XC65 |
060A67 |
65 |
TipeDC,SC |
Berdasarkan diameter: 4mm, 4.8mm, 5.0mm, 5.1mm, 6.0mm, 6.25mm, 7.0mm, 7.8mm, 8.0mm, 9.0mm, 9.5mm, 10.0mm, 11mm, 12mm, dll. |
| 70 |
1070 |
|
|
XC70 |
070A72 |
70 |
TipeDC,SC |
Berdasarkan grade kekuatan: kawat baja prategang kekuatan sedang (800-1200MPa); kawat baja prategang kekuatan tinggi (1470MPa, 1570MPa, 1670MPa, 1770MPa, dan 1860MPa, dll.) |
| 85 |
1086 |
SUP3 |
Ck85 |
XC85 |
060A86 |
85 |
TipeDC,SC |
Berdasarkan lapisan permukaan, kawat baja prategang dapat diklasifikasikan sebagai: kawat baja prategang tanpa lapisan, kawat baja prategang berlapis resin epoksi, dan kawat baja prategang galvanis. |
| 65Mn |
1066 |
|
|
|
080A67 |
65Γ |
|
Berdasarkan morfologi permukaan, kawat baja prategang dapat diklasifikasikan sebagai: kawat baja prategang bulat polos, kawat baja prategang bergaris spiral atau beralur heliks |
| 55Si2Mn |
9255 |
|
54SiCr6 |
56Si7 |
Z51A58 |
55C2 |
56SiCr7 |
Berdasarkan teknologi pemrosesan, kawat baja prategang dapat diklasifikasikan sebagai: kawat baja prategang ditarik dingin dan kawat baja prategang relaksasi rendah. |
1. Data Teknis
Untai Baja Tanpa Lapisan 7-Untai untuk Beton Prategang sesuai ASTM A 416
| Kekuatan Putus Min. |
Nominal
Dia.
|
Dia.
Toleransi
|
Nominal
Baja
Luas
|
Berat Nominal |
Min.
Beban Putus
|
Beban Min.
pada Perpanjangan 1%
|
Perpanjangan Min.
Lo≥610mm
|
0.7 G.U.T.S
Relaksasi Nominal 1000 jam
|
| MPA |
mm |
mm |
Mm2 |
Kg/Km |
KN |
KN |
% |
% |
| 1860 |
9.53 |
+0.66,-0.15
|
54.84 |
432 |
102.3 |
92.1 |
≥3.5
|
≤2.5
|
| 11.11 |
74.19 |
582 |
137.9 |
124.1 |
| 12.70 |
98.7 |
775 |
183.7 |
165.3 |
| 15.24 |
140.0 |
1102 |
260.7 |
234.6 |
| 17.80 |
190.0 |
1492 |
353.0 |
318.0 |
| 2000 |
12.70 |
+0.66,-0.15 |
98.7 |
775 |
197.4 |
177.7 |
≥3.5 |
≤2.5 |
| 15.24 |
140.0 |
1102 |
280.0 |
252.0 |
Untai Baja Tanpa Lapisan 7-Untai untuk Beton Prategang sesuai GB/T5224
| Kekuatan Putus Min. |
Nominal
Dia.
|
Dia.
Toleransi
|
Nominal
Baja
Luas
|
Berat Nominal |
Min.
Beban Putus
|
Beban Min.
pada Perpanjangan 1%
|
Perpanjangan Min.
Lo≥610mm
|
0.7 G.U.T.S
Relaksasi Nominal 1000 jam
|
| MPA |
mm |
mm |
Mm2 |
Kg/Km |
KN |
KN |
% |
% |
| 1860 |
9.50 |
+0.30,-0.15 |
54.8 |
432 |
102 |
86.6 |
≥3.5
|
≤2.5
|
| |
11.10 |
74.2 |
580 |
138 |
117 |
| |
12.70 |
+0.40,-0.20
|
98.7 |
775 |
184 |
156 |
| |
15.20 |
140 |
1101 |
259 |
220 |
| |
15.70 |
150 |
1178 |
279 |
251 |
| |
17.80 |
191 |
1500 |
353 |
318 |
| 1960 |
12.70 |
+0.40,-0.20 |
98.7 |
775 |
193 |
174 |
≥3.5 |
≤2.5 |
| |
15.20 |
140 |
1101 |
274 |
247 |
2. Produk Utama Kami
1. Untai Baja PC EN10138 untuk Jembatan di rel
2. BS5896 Untai Baja PC Pasca-Tegangan (12.7mm)
3. Untai Baja PC untuk Beton Prategang (15.2mm)
4. Untai Baja PC Pasca-Tegangan (15.24mm)
5. Untai Baja PC Relaksasi Rendah untuk Konstruksi (15.2mm)
6. Untai Beton Prategang untuk Konstruksi 12.7mm
7. Untai Pasca-Tegangan untuk penahan batu-tanah (0.5”)
8. Untai Beton Pasca-Tegangan untuk konstruksi
9. Untai Baja PC Tegangan Tinggi (15.24mm)
10. Untai Baja PC Tegangan Tinggi (12.7mm)
11. Untai Baja PC 7 untuk Jembatan
12. ASTM A 421 Kawat Baja Beton Pracetak Prategang 5.0mm
13. Untai Baja 7 Untai 82B 12.7mm Untai Baja Beton Prategang
14. Untai Kawat Baja Beton Pracetak
15. Untai PC untuk Rekayasa Baja Beton
16. Untai Beton Prategang Relaksasi Rendah
17. Untai PC Bahan Rekayasa Bangunan
18. ASTM A 416 Untai Kawat Pasca-Tegangan
19. Kabel PC untuk Konstruksi (15.24mm)
20. Kabel PC Pasca-Tegangan 12.7mm untuk Jembatan
21. Untai Pasca-Tegangan 7 Untai - Tujuh Kawat 12.7mm
22. ASTM A 416 Untai Baja PC untuk Jembatan Bentang Panjang
23. Untai Kawat Baja untuk Proyek Penahan Batu-Tanah
24. Untai Baja PC 7 Kawat untuk Jalan Raya
25. Beton Prategang untai 7 kawat 15.7mm untuk Konstruksi Bangunan/Jembatan/Jalan Raya
26. Beton Prategang untai 7 kawat 15.7mm BS5896
27. Kawat Kabel Baja PC Grade 270KSI
28. Untai Baja PC Material Jembatan 15.2mm/0.6”
29. Kabel Baja Pasca-Tegangan 15.2mm untuk Konstruksi Bangunan
30. Kawat Baja Beton Prategang Relaksasi Rendah 15.2mm
31. ASTM A 416 Untai PC 15.2mm untuk Bantalan Rel 1860Mpa
32. ASTM A 416 Untai PC 12.7mm untuk Bantalan Rel 1860Mpa
33. Untai PC 0.5’’ 12.7mm 7 – Kawat Konstruksi Jalan Raya/Jembatan
34. Untai PC 0.5” 12.7mm Digunakan untuk Balok Derek Gantung
3. Struktur kawat untai pc
7 kawat, 12 kawat, 17 kawat, 19 kawat dan lebih banyak lagi
