Lubang Berlubang Stainless Steel 316L Pelat Rantai Logam Conveyor Belt Mesh

Spesifikasi pita pengangkut pelat logam

• Bahan:baja karbon, SS 201, SS 304, SS 316.
• Ketebalan lempeng:0.8 mm, 1 mm, 1.2 mm, 1.5 mm, 2 mm, 2.5 mm, 3 mm.
• Diameter batang penghubung:5 mm, 6 mm, 8 mm, 10 mm, 12 mm.
• Jarak tongkat:19.05 mm, 25.4 mm, 31.75 mm, 38.1 mm, 50.8 mm, 76.2 mm.
• Lebar plat rantai:200 mm sampai 4.000 mm.
• Panjang sabuk:disesuaikan.
• Pengolahan permukaan:Hot dip galvanis, memerah.

Keuntungan Produk

Pita pengangkut pelat berlubang baja tahan karat

1Konstruksi jaring terbuka untuk drainase cepat dan sirkulasi udara bebas

2.Lapisan permukaan membawa

3. Mudah dibersihkan

Pita pengangkut pelat berlubang

Plat perforasi dikombinasikan dengan piring rantai berlubang terus menerus, lubang di permukaan memberikan kinerja disipasi panas yang sangat baik untuk mengangkut produk, seperti biskuit,roti dan produk panas lainnyaPengeboran memungkinkan bukaan di sabuk bervariasi dari nol hingga sangat besar.

Perforated plate conveyor belt dapat dibuat dalam pola yang berbeda. Anda dapat memilih pola yang sesuai untuk memenuhi aplikasi Anda dan kondisi penggunaan rinci.Aperture lubang berlubang dapat disesuaikan sesuai dengan kebutuhan Anda.

Pita pengangkut plat rantai melengkung.

Permukaan plat rantai diproduksi menjadi beberapa bentuk bola bulat yang ditingkatkan dengan diameter yang berbeda.Permukaan yang ditinggikan atau melengkung memberikan kinerja anti-slip yang sangat baik untuk mencegah produk pengangkut jatuh ke tanahPiring rantai melengkung dapat ditambahkan dengan baffle melintang dan pelat sisi untuk menyortir dan melindungi.

1) Mesin makanan beku

2) Mesin pengolahan panas

3) Mesin makanan kaleng

4) Mesin kaca

5) Mesin makanan laut

6) Mesin kimia
7) Mesin penggilingan bubuk

8) Mesin pengangkut umum

9) Mesin pengeringan terus menerus

10) Mesin pengangkut khusus

Bahan sabuk pengangkut	Kawat baja tahan karat
Stainless Steel Conveyor Belt Rod Pitch ((mm)	5 6 7 7 10 13 15 15 18 20 20 19
Diameter kawat ((mm)	1 1 1 1 2 2 2 3 3 3 2 3 5 5
Tipe tepi loop	tepi single dan double loop
Spiral Pitch ((mm)	30 30 30 30 30 30 30 40 50 60 100 130 150 300
Lebar keseluruhan ((mm)	300-4200

Pita pengangkut plat rantai logam

sabuk pengangkut lubang berlubang

sabuk pengangkut lubang berlubang

SPROCKET 32B-1 Z10

Rantai rol - ANSI, BS/DN, Anti-korosif dan jenis lampiran
Rantai rol adalah komponen dan aksesori penting dalam seluruh sistem sabuk pengangkut.Mereka digunakan dikombinasikan dengan roda gigi rol sebagai sistem penggerak untuk memastikan konveyor yang stabil dan lancar dan transmisi. Kami dapat memasok semua jenis rantai roller untuk Anda. Hanya merujuk pada pengantar berikut, dan memutuskan mana yang cocok untuk Anda.Anda bisa mendapatkannya dengan tiga cara:
Rantai rol standar ANSI adalah rantai transmisi daya yang paling banyak digunakan di Amerika Serikat.rantai Nitro ANSI dibangun untuk menangani berbagai aplikasi di banyak industriStandar kualitas yang ketat memastikan setiap rantai secara konsisten mematuhi persyaratan kami untuk kekuatan dan keandalan.Rantai ANSI datang dalam beberapa pilihan termasuk beberapa untaian untuk aplikasi dengan persyaratan tenaga kuda yang lebih tinggi.

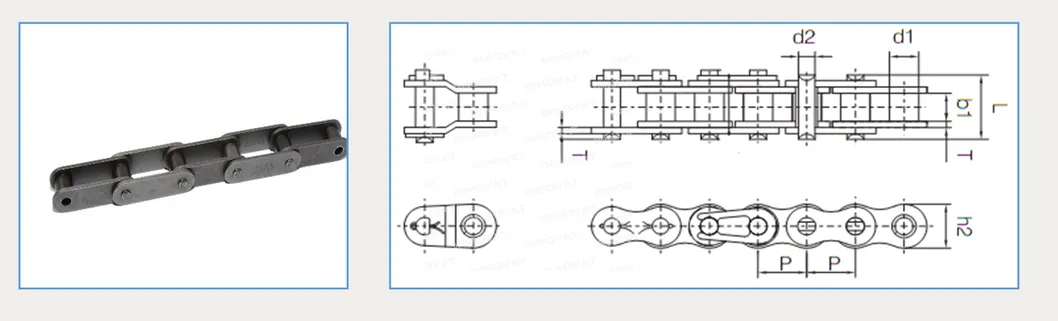

Nomor Rantai	Pitch	Lebar bagian dalam	Diameter Roller	Lebar keseluruhan	Diameter Pin	Ketinggian lempeng	Ketebalan lempeng
#	P	b1	d1	L	d2	h2	T
25-1*	1/4	1/8	0.130	0.311	0.091	0.228	0.030
35-1*	3/8	3/16	0.200	0.488	0.141	0.346	0.050
40-1	1/2	5/16	0.312	0.653	0.156	0.469	0.060
41-1	1/2	1/4	0.306	0.541	0.141	0.390	0.050
50-1	5/8	3/8	0.400	0.815	0.200	0.585	0.080
60-1	3/4	1/2	0.469	1.020	0.234	0.709	0.094
80-1	1	5/8	0.625	1.287	0.312	0.949	0.125
100-1	1-1/4	3/4	0.750	1.590	0.375	1.188	0.156
120-1	1-1/2	1	0.875	1.980	0.437	1.425	0.187
140-1	1-3/4	1	1.000	2.141	0.500	1.663	0.219
160-1	2	1-1/4	1.125	2.551	0.562	1.889	0.250
180-1	2-1/4	1-13/32	1.406	2.866	0.687	2.047	0.281
200-1	2-1/2	1-1/2	1.562	3.161	0.781	2.375	0.312
240-1	3	1-7/8	1.875	3.760	0.937	2.791	0.375

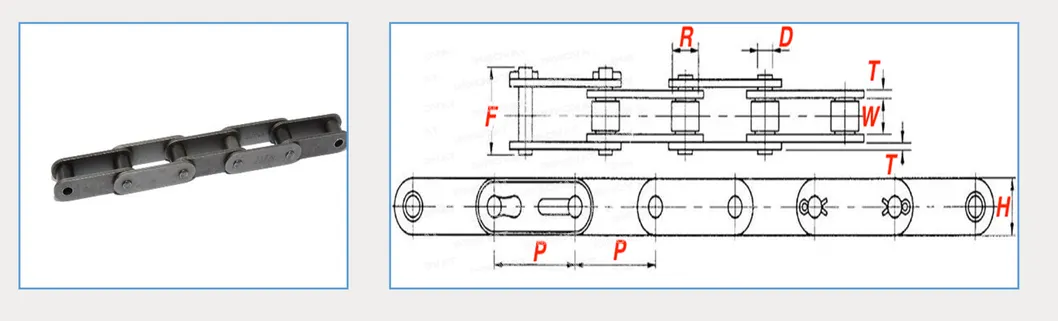

Mengintegrasikan tautan yang dua kali lebih panjang dari rantai roller standar, rantai roller dimaksudkan untuk drive panjang, aplikasi kecepatan rendah hingga sedang, dan menggunakan roda gigi dengan setidaknya 24 gigi.Mereka telah diproduksi dengan plat sisi yang lebih tebal untuk menangani beban kerja yang lebih tinggi daripada rantai standarDengan pelat sisi yang lebih kuat, rantai roller berat mempertahankan kekuatan dan stabilitas mereka selama periode waktu yang lebih lama.

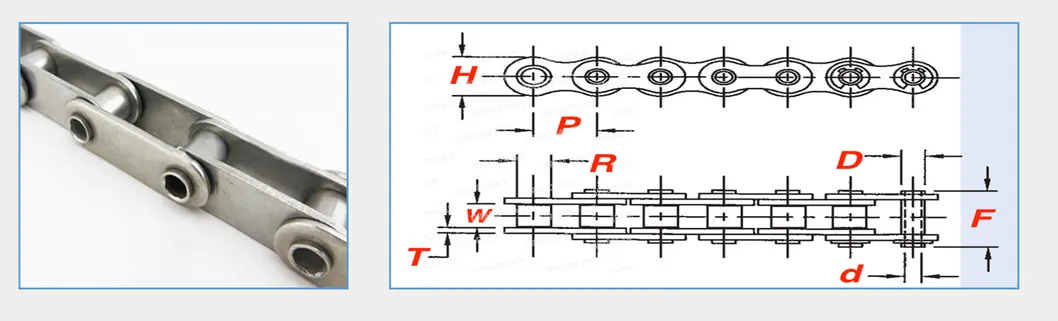

Rantai roller pin berongga pada dasarnya sama dengan rantai roller standar hanya dengan "hollow-pin". Ini tidak hanya mengurangi berat rantai,tapi juga memberi Anda kemampuan untuk menempatkan pin diperpanjang melalui rantai untuk mengangkut produkBanyak aplikasi termasuk; toko roti, konveyor udara, lift, unggas, pertanian, dan berbagai aplikasi lainnya.

Ukuran	Pitch (P)	(W)	(R)	(D)	(d)	Panjang pin berongga	(F)	(H)	(T)	Berat badan
40 HP	0.500"	0.313"	0.312"	0.221"	0.157"	0.689"	0.689"	0.472 "	0.059"	0.35 LBS/FT
50 HP	0.625"	0.375"	0.400"	0.283"	0.202"	0.854 "	0.854 "	0.591"	0.079"	0.58 LBS/FT
60HP	0.750"	0.500"	0.469"	0.333"	0.236"	1.055"	1.055"	0.713"	0.094 "	0.81 LBS/FT
80HP	1.000"	0.625"	0.625"	0.449"	0.318"	1.276"	1.276"	0.950"	0.125"	1.46 LBS/FT

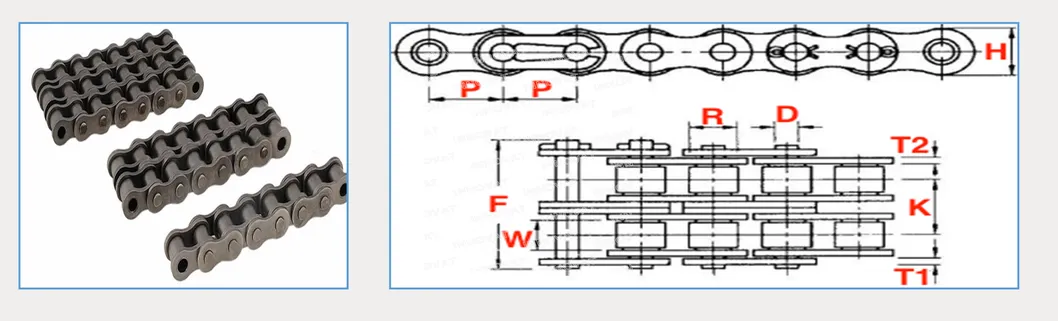

Rantai roller multi-strand dirancang untuk memiliki jumlah stand ganda yang lebih kuat daripada setara ANSI atau Metric.Contoh akan # 80-2 rantai roller ganda adalah "ganda" kekuatan sebagai ANSI 80-1 rantai tunggalRantai roller multi strand kami pasti akan mengesankan dengan kekuatan tarik dan faktor kinerja terkemuka di industri.Menyediakan hingga dua belas (-12) rantai roller strand kami yakin memiliki rantai roller strand ganda untuk aplikasi AndaSelain itu, kami menyediakan rantai roller multi strand tahan korosi seperti stainless, nikel, dan dilapisi serta roda gigi rantai multi strand.

Ukuran

Pitch (P)

(K)

(W)

(R)

(D)

(F)

(T1)

(T2)

(H)

Berat (LBS/FT)

04B-2

0.236"

0.217"

0.110"

0.158"

0.073"

0.524"

...

...

0.197"

0.154

05B-2

0.315"

0.222 "

0.118"

0.197"

0.091"

0.571"

...

...

0.280"

06B-2

0.375"

0.403"

0.225"

0.250"

0.129"

0.941"

0.039"

0.051"

0.323"

0.496

08B-2

0.500"

0.548"

0.305"

0.335"

0.175"

1.260"

0.059"

0.059"

0.469"

0.872

10B-2

0.625"

0.653"

0.380"

0.400"

0.200"

1.457"

0.059"

0.059"

0.579"

1.127

12B-2

0.750"

0.766"

0.460"

0.475"

0.225"

1.697"

0.071"

0.071"

0.634"

1.529

16B-2

1.000"

1.255"

0.670"

0.625"

0.326"

2.756"

0.126"

0.157"

0.819"

3.433

20B-2

1.250"

1.435"

0.770"

0.750"

0.401"

3.169"

0.138"

0.177"

1.024"

5.076

24B-2

1.500"

1.904 "

1.000"

1.000"

0.576"

4.217"

0.197"

0.236"

1.224"

9.321

28B-2

1.750"

2.345"

1.220"

1.100"

0.626"

5.083"

...

...

1.457"

11.09

32B-2

2.000"

2.305"

1.220"

1.150"

0.701"

5.102 "

...

...

1.662 "

14.029

40B-2

2.500"

2.846"

1.500"

1.550"

0.901"

6.358"

...

...

2.083"

21.378

48B-2

3.000"

3.599"

1.800"

1.900"

1.151"

7.803"

...

...

2.512"

33.4

56B-2

3.500"

4.197"

2.100"

2.125"

1.351"

9.039"

...

...

3.063"

46.765
