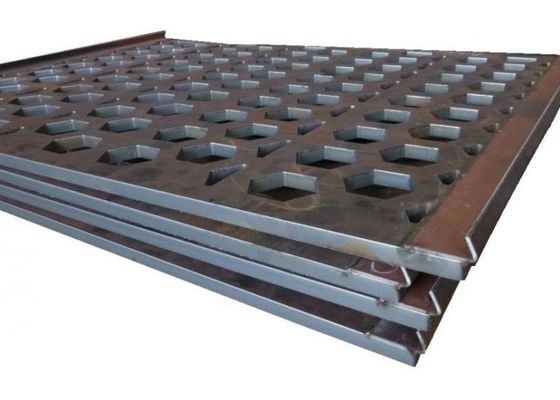

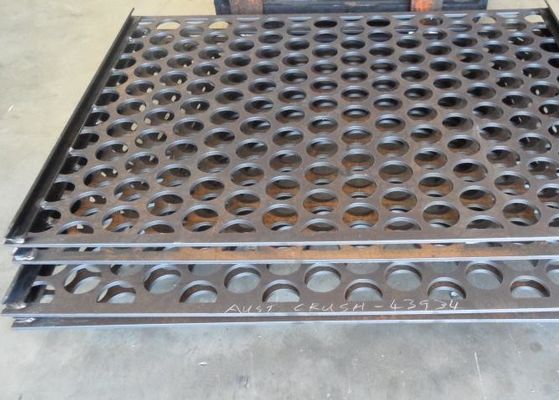

Kekerasan NM300 Pelat Pukulan Logam Baja Screening
Screening Pelat Pukulan Logamadalah alternatif dari jaring yang menawarkan solusi yang lebih kuat dan tahan lama. Mengorbankan area penyaringan tetapi bertahan lebih lama di area berdampak tinggi.
kami dapat menyediakan berbagai macam Pelat logam berlubang. Bentuk profil termasuk bulat, persegi, persegi panjang, heksagon/berlian dan berlubang. , Pilihan Bissaloy dan baja ringan semuanya tersedia.
*Dapatkan umur Layar yang lebih lama.
*Frekuensi Screening yang Sangat Baik
*Kemungkinan Pengeblokan yang Lebih Kecil.
*Screening yang Lebih Akurat
Jaring Pelat Pukulan adalah bahan penyaringan utama dalam batuan yang dihancurkan. Juga digunakan untuk penyaringan pengelupasan. Mereka akan tahan terhadap penyaringan yang kasar dan berat dan dengan demikian bertahan lebih lama daripada sebagian besar penyaringan lainnya. Produk menuntut lingkungan.
1. Layar Bergetar Berlubang - Standar
Kuantitas - Nyatakan jumlah Pelat Layar Berlubang dengan ketebalan, lebar, panjang, perforasi, dan bilah yang sama.
2. Ketebalan - Tentukan dalam inci atau nomor pengukur.
● 1. Baja - Gunakan Tabel Ga. Standar AS.
● 2. Baja Tahan Karat - Gunakan Tabel Ga. Standar AS.
● 3. Monel - Gunakan Tabel Ga. Standar AS.
● 4. Kuningan, Tembaga, Logam Muntz & Aluminium - Gunakan Tabel B&S Ga.
3. Jenis Logam - Nyatakan jenis logam yang diperlukan. Pelat baja: minimal .20 C dan minimal .40 Mn harus digunakan. Pelat baja tahan abrasi (AR); min. .35 C dan min. 1.20 Mn.
4. Lebar - "Lebar" adalah dimensi pada sudut kanan terhadap aliran material. Tentukan lebar keseluruhan. Jika diperlukan flensa kait, tentukan: "lebar (diukur di luar flensa kait)." Toleransi lebar: plus 0" minus 1/4".
5. Panjang - "Panjang" adalah dimensi Pelat Layar Berlubang yang sejajar dengan aliran material yang disaring. Tentukan panjang keseluruhan. Toleransi panjang layar: plus 0" minus 1/4".
6. Ukuran & Bentuk Perforasi - Klik di sini untuk perforasi yang tersedia.
7. Pengaturan Perforasi - Pengaturan terhuyung (pola 600) adalah standar. Perforasi biasanya terhuyung ke arah aliran material yang disaring.
8. Batang - "Batang" adalah logam di antara perforasi dan diukur pada titik di mana perforasi paling dekat. Tentukan lebar batang.
9. Metode Pemasangan Pelat Layar Berlubang ke Layar Bergetar:
● 1. Flensa Kait - Untuk layar bergetar "tipe tegangan" standar, tentukan "Flensa Kait"(Klik Di Sini).
● 2. Dibaut ke Rangka Layar Bergetar - Jika
● 3. Pelat Layar Berlubang akan dibaut, kirimkan sketsa yang menunjukkan lokasi, ukuran, dan jenis lubang baut.
● 4. Juga tentukan lebar margin kosong di sisi dan ujung Pelat Layar Berlubang.
10. Layar Bermahkota - Jika pelat layar akan "bermahkota", nyatakan jumlah mahkota yang diukur pada garis tengah. Kecuali ditentukan lain, mahkota standar untuk layar setebal 1/16" dan lebih tebal akan disediakan sebagai berikut: Untuk layar bergetar selebar 3' atau 4' - mahkota 1/2". Untuk layar bergetar selebar 5' - mahkota 3/4". Untuk layar bergetar selebar 6' dan lebih lebar - mahkota 1".
11. Informasi Lainnya:
● 1. Untuk perforasi berlubang - tentukan apakah dimensi panjang slot sejajar dengan lebar atau panjang Pelat Layar Berlubang.
● 2. Jika layar akan "bergelombang" untuk mendistribusikan atau menghambat aliran material, tentukan demikian.
● 3. Untuk layar yang memerlukan "batang skid" untuk mengelupas material berukuran besar, tentukan ukuran dan lokasi batang. Sertakan merek, model, dan ukuran vibrator.
12. Batang Penjepit (Papan Rok) - Dapat dipasok sebagai item standar atau khusus sesuai kebutuhan Anda dengan atau tanpa lubang bulat atau persegi.
Bahan:
Kami dapat menawarkan berbagai macam pelat pukulan, baik yang dilubangi atau diprofilkan plasma dalam baja ringan dan baja tahan karat.
Jenis Tepi:
dilas mulus dengan pelat baja ringan atau pelat baja tahan karat yang dilipat 45/60 derajat
Layar Berputar Berlubang - Standar
Kuantitas - Nyatakan jumlah bagian layar yang diperlukan (lihat ilustrasi di atas).
Ketebalan - Tentukan dalam inci atau nomor pengukur.
Baja - Tabel Ga. Standar AS Revisi 11/42.
Monel - Tabel Ga. Standar AS
Baja Tahan Karat - Tabel Ga. Standar AS
Kuningan, Muntz, Aluminium - Tabel B&S Ga
Jenis Logam - Nyatakan jenis logam yang diperlukan. Pelat baja: minimal .20 C dan minimal .40 Mn harus digunakan. Pelat baja tahan abrasi (AR): min. .35 C dan min. 1.20 Mn.
Diameter - Tentukan diameter luar yang tepat atau diameter dalam yang tepat dari Bagian Layar Berlubang dalam inci.
Panjang - Tentukan panjang bagian layar (lihat ilustrasi di atas). Toleransi panjang layar: plus 0" minus 1/4".
Ukuran & Bentuk Berlubang - Lihat Halaman 4 untuk perforasi yang tersedia.
Pengaturan Perforasi - Pengaturan terhuyung (pola 600) adalah standar untuk Pelat Layar Berlubang saat digunakan pada layar berputar.
Batang - "Batang" adalah logam di antara perforasi dan diukur pada titik di mana perforasi paling dekat. Tentukan lebar batang.
Segmen - Tentukan jumlah segmen untuk setiap bagian. (Lihat ilustrasi di atas).
Metode Perakitan Segmen Pelat Layar Berlubang untuk Membuat Bagian dan/atau Silinder
Sambungan Pantat - Tidak Diikat.
Sambungan Pantat - Klip Standar.
Sambungan Pantat - Tali Standar.
Sambungan Lap - Sambungan lap standar adalah 11/2" hingga 2" (lap minimum 11/2").
Informasi Lainnya - Jika lubang baut untuk pemasangan ke rangka atau margin tertentu diperlukan, kirimkan sketsa.
Jika perforasi berlubang diperlukan dan pengaturan slot penting, tunjukkan apakah dimensi panjang slot sejajar dengan panjang bagian layar atau sejajar dengan keliling bagian layar.
