Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Komposisi Kimia: | Fe, C, Si, Mn, S, P | Paduan Atau Tidak: | Non-Paduan |
---|---|---|---|
Kemampuan Solusi Proyek: | desain grafis, desain model 3D, solusi total untuk proyek | Aplikasi: | Villa |
Pengolahan permukaan: | Hot-DIP Galvanizing, Painting atau Untreated | Panjang parut: | 1000 mm |
Lebar parut: | 800mm | Lebar batang bantalan x tebal: | 25x3mm |
Bentuk batang bantalan: | Polos, Bergerigi tipe I bar Style Steel Grating | Bentuk palang: | bulat, bengkok, bentuk batang |
Ukuran jala: | 30x100mm | ||
Menyoroti: | Gelang baja platform galvanis,Gelas baja platform las,Rangkaian Baja Platform yang awet |

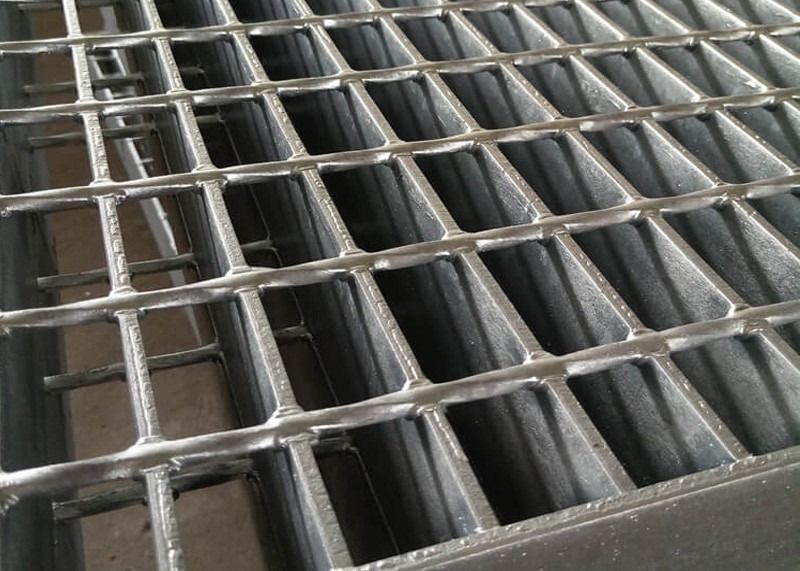

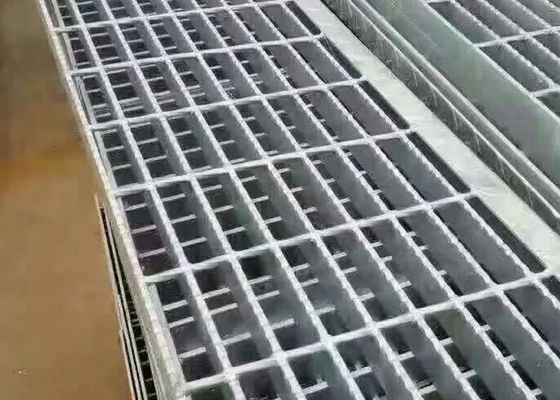

Platform tahan lama Steel Grating Galvanized Steel Grating Welded Steel Grating
Gelas baja juga dikenal sebagai kisi baja. kisi baja terdiri dari batang paralel yang terhubung bersama dengan batang tegak lurus.Bar paling sering dihubungkan melalui las tekanan mesin atau las manualNamun, ada cara lain untuk menggabungkan batang bersama-sama. Alternatif termasuk mengikat, mengikat dekat (swaging), dan mengunci pers.Metode penggabungan yang paling ekonomis ditentukan oleh bahan yang digunakan dan ketebalan batangRangkaian batang baja biasanya terbuat dari baja karbon atau baja tahan karat.sehingga menjadi pilihan yang banyak digunakan untuk lantai industriNamun, juga digunakan untuk hal-hal seperti tangga kebakaran, saluran pembuangan jalan, dan jembatan.
Di Tec-Sieve, kedua panel kisi baja bar yang dilas dengan press dan panel kisi baja bar yang dikunci dengan press diproduksi.Panel kisi baja bar press las kami sangat ideal untuk sebagian besar aplikasi industri, termasuk tanpa batasan industri minyak dan gas, industri petrokimia, industri pertambangan dan di pembangkit listrik,jadi sekarang kita fokus pada pers kami dilas baja bar grating panel di berikut.
1. Jenis Press Las Baja Bar Grating Panel oleh gaya bantalan batang
Catatan: Di Tec-Sieve, selain batang silang persegi yang diputar dingin, batang silang bulat atau batang silang berisang juga tersedia atas permintaan.
2. Dimensi Bearing Bar dan Cross Bar
Ukuran nominal dan toleransi yang diizinkan dari batang bantalan | Ukuran Batang Salib | ||
Ukuran nominal (mm) | Toleransi yang diizinkan (mm) (Lihat YB/T4001.1-2007) |
Luas bagian (mm2) | |
Ketebalan | 3-10 | +0,2/-0.4 | 20 |
Kedalaman | 10 sampai 50 | +0.3/-0.9 | 32 |
>50-75 | +0.4/-1.2 | 40 | |
> 75-100 | +0.7/-1.7 |
Kode spesifikasi (Versi Sederhana) |
Ukuran Balok Bantalan | Bar bantalan Jarak (mm) |
Cross Bar Jarak (mm) |
Berat Nominal (kg/m2) |
|
Kedalaman (mm) | Ketebalan (mm) | ||||
G655/15/100 | 65 | 5 | 15 | 100 | 195.90 |
G655/15/50 | 65 | 5 | 15 | 50 | 199.00 |
G605/15/100 | 60 | 5 | 15 | 100 | 181.10 |
G605/15/50 | 60 | 5 | 15 | 50 | 184.20 |
G555/15/100 | 55 | 5 | 15 | 100 | 166.30 |
G555/15/50 | 55 | 5 | 15 | 50 | 169.30 |
G505/15/100 | 50 | 5 | 15 | 100 | 151.40 |
G505/15/50 | 50 | 5 | 15 | 50 | 154.50 |
G455/15/100 | 45 | 5 | 15 | 100 | 136.60 |
G455/15/50 | 45 | 5 | 15 | 50 | 139.60 |
G405/15/100 | 40 | 5 | 15 | 100 | 121.70 |
G405/15/50 | 40 | 5 | 15 | 50 | 124.80 |
G403/15/100 | 40 | 3 | 15 | 100 | 75.60 |
G403/15/50 | 40 | 3 | 15 | 50 | 78.70 |
G355/15/100 | 35 | 5 | 15 | 100 | 106.90 |
G355/15/50 | 35 | 5 | 15 | 50 | 110.00 |
G35315/100 | 35 | 3 | 15 | 100 | 66.60 |
G353/15/50 | 35 | 3 | 15 | 50 | 69.60 |
G325/15/100 | 32 | 5 | 15 | 100 | 98.00 |
G325/15/50 | 32 | 5 | 15 | 50 | 101.00 |
G323/15/100 | 32 | 3 | 15 | 100 | 61.10 |
G323/15/50 | 32 | 3 | 15 | 50 | 64.20 |
G255/15/100 | 25 | 5 | 15 | 100 | 77.20 |
G255/15/50 | 25 | 5 | 15 | 50 | 80.30 |
G253/15/100 | 25 | 3 | 15 | 100 | 48.40 |
G253/15/50 | 25 | 3 | 15 | 50 | 51.50 |
G205/15/100 | 20 | 5 | 15 | 100 | 62.40 |
G205/15/50 | 20 | 5 | 15 | 50 | 65.50 |
G203/15/100 | 20 | 3 | 15 | 100 | 39.30 |
G203/15/50 | 20 | 3 | 15 | 50 | 42.40 |
G605/20/100 | 60 | 5 | 20 | 100 | 135.30 |
G605/20/50 | 60 | 5 | 20 | 50 | 138.30 |
G555/20/100 | 55 | 5 | 20 | 100 | 124.30 |
G555/20/50 | 55 | 5 | 20 | 50 | 127.30 |
G505/20/100 | 50 | 5 | 20 | 100 | 113.30 |
G505/20/50 | 50 | 5 | 20 | 50 | 116.30 |
G503/20/100 | 50 | 3 | 20 | 100 | 70.80 |
G503/20/50 | 50 | 3 | 20 | 50 | 73.80 |
G455/20/100 | 45 | 5 | 20 | 100 | 102.20 |
G455/20/50 | 45 | 5 | 20 | 50 | 105.20 |
G405/20/100 | 40 | 5 | 20 | 100 | 91.20 |
G405/20/50 | 40 | 5 | 20 | 50 | 94.20 |
G403/20/100 | 40 | 3 | 20 | 100 | 57.30 |
G403/20/50 | 40 | 3 | 20 | 50 | 60.30 |
G355/20/100 | 35 | 5 | 20 | 100 | 80.20 |
G355/20/50 | 35 | 5 | 20 | 50 | 83.20 |
G353/20/100 | 35 | 3 | 20 | 100 | 50.50 |
G353/20/50 | 35 | 3 | 20 | 50 | 53.50 |
G325/20/100 | 32 | 5 | 20 | 100 | 73.60 |
G325/20/50 | 32 | 5 | 20 | 50 | 76.60 |
G323/20/100 | 32 | 3 | 20 | 100 | 46.40 |
G323/20/50 | 32 | 3 | 20 | 50 | 49.40 |
G255/20/100 | 25 | 5 | 20 | 100 | 58.10 |
G255/20/50 | 25 | 5 | 20 | 50 | 61.10 |
G253/20/100 | 25 | 3 | 20 | 100 | 36.90 |
G253/20/50 | 25 | 3 | 20 | 50 | 39.90 |
G205/20/100 | 20 | 5 | 20 | 100 | 47.10 |
G205/20/50 | 20 | 5 | 20 | 50 | 50.10 |
G203/20/100 | 25 | 3 | 20 | 100 | 30.10 |
G203/20/50 | 25 | 3 | 20 | 50 | 33.10 |
G655/30/100 | 65 | 5 | 30 | 100 | 100.40 |
G655/30/50 | 65 | 5 | 30 | 50 | 103.40 |
G605/30/100 | 60 | 5 | 30 | 100 | 92.90 |
G605/30/50 | 60 | 5 | 30 | 50 | 95.90 |
G555/30/100 | 55 | 5 | 30 | 100 | 85.40 |
G555/30/50 | 55 | 5 | 30 | 50 | 88.40 |
G505/30/100 | 50 | 5 | 30 | 100 | 77.90 |
G505/30/50 | 50 | 5 | 30 | 50 | 80.90 |
G503/30/100 | 50 | 3 | 30 | 100 | 49.60 |
G503/30/50 | 50 | 3 | 30 | 50 | 52.60 |
G455/30/100 | 45 | 5 | 30 | 100 | 70.40 |
G455/30/50 | 45 | 5 | 30 | 50 | 73.40 |
G405/30/100 | 40 | 5 | 30 | 100 | 62.90 |
G405/30/50 | 40 | 5 | 30 | 50 | 65.60 |
G403/30/100 | 40 | 3 | 30 | 100 | 40.30 |
G403/30/50 | 40 | 3 | 30 | 50 | 43.30 |
G355/30/100 | 35 | 5 | 30 | 100 | 55.40 |
G355/30/50 | 35 | 5 | 30 | 50 | 58.40 |
G353/30/100 | 35 | 3 | 30 | 100 | 35.60 |
G353/30/50 | 35 | 3 | 30 | 50 | 38.60 |
G325/30/100 | 32 | 5 | 30 | 100 | 50.90 |
G325/30/50 | 32 | 5 | 30 | 50 | 53.90 |
G323/30/100 | 32 | 3 | 30 | 100 | 32.80 |
G323/30/50 | 32 | 3 | 30 | 50 | 35.80 |
G255/30/100 | 25 | 5 | 30 | 100 | 40.40 |
G255/30/50 | 25 | 5 | 30 | 50 | 43.40 |
G253/30/100 | 25 | 3 | 30 | 100 | 26.30 |
G253/30/50 | 25 | 3 | 30 | 50 | 29.30 |
G205/30/100 | 20 | 5 | 30 | 100 | 33.00 |
G205/30/50 | 20 | 5 | 30 | 50 | 36.00 |
G203/30/100 | 20 | 3 | 30 | 100 | 21.60 |
G203/30/50 | 20 | 3 | 30 | 50 | 24.60 |
G655/40/100 | 65 | 5 | 40 | 100 | 78.70 |
G655/40/50 | 65 | 5 | 40 | 50 | 81.70 |
G605/40/100 | 60 | 5 | 40 | 100 | 72.90 |
G605/40/50 | 60 | 5 | 40 | 50 | 75.90 |
G555/40/100 | 55 | 5 | 40 | 100 | 67.10 |
G555/40/50 | 55 | 5 | 40 | 50 | 70.10 |
G505/40/100 | 50 | 5 | 40 | 100 | 61.20 |
G505/40/50 | 50 | 5 | 40 | 50 | 64.20 |
G503/40/100 | 50 | 3 | 40 | 100 | 39.60 |
G503/40/50 | 50 | 3 | 40 | 50 | 42.60 |
G455/40/100 | 45 | 5 | 40 | 100 | 55.40 |
G455/40/50 | 45 | 5 | 40 | 50 | 58.40 |
G405/40/100 | 40 | 5 | 40 | 100 | 49.60 |
G405/40/50 | 40 | 5 | 40 | 50 | 52.60 |
G403/40/100 | 40 | 3 | 40 | 100 | 32.30 |
G403/40/50 | 40 | 3 | 40 | 50 | 35.30 |
G355/40/100 | 35 | 5 | 40 | 100 | 43.80 |
G355/40/50 | 35 | 5 | 40 | 50 | 46.80 |
G353/40/100 | 35 | 3 | 40 | 100 | 28.60 |
G353/40/50 | 35 | 3 | 40 | 50 | 31.60 |
G325/40/100 | 32 | 5 | 40 | 100 | 40.30 |
G325/40/50 | 32 | 5 | 40 | 50 | 43.30 |
G323/40/100 | 32 | 3 | 40 | 100 | 26.40 |
G323/40/50 | 32 | 3 | 40 | 50 | 29.40 |
G255/40/100 | 25 | 5 | 40 | 100 | 32.10 |
G255/40/50 | 25 | 5 | 40 | 50 | 35.10 |
G253/40/100 | 25 | 3 | 40 | 100 | 21.30 |
G253/40/50 | 25 | 3 | 40 | 50 | 24.30 |
G205/40/100 | 20 | 5 | 40 | 100 | 26.30 |
G205/40/50 | 20 | 5 | 40 | 50 | 29.30 |
G203/40/100 | 20 | 3 | 40 | 100 | 17.60 |
G203/40/50 | 20 | 3 | 40 | 50 | 20.60 |
G655/60/50 | 65 | 5 | 60 | 50 | 49.00 |
G555/60/50 | 55 | 5 | 60 | 50 | 42.40 |
G505/60/50 | 50 | 5 | 60 | 50 | 39.00 |
G455/60/50 | 45 | 5 | 60 | 50 | 35.70 |
G405/60/50 | 40 | 5 | 60 | 50 | 32.30 |
G403/60/50 | 40 | 3 | 60 | 50 | 21.70 |
G325/60/50 | 32 | 5 | 60 | 50 | 27.00 |
G323/60/50 | 32 | 3 | 60 | 50 | 18.50 |
G255/60/50 | 25 | 5 | 60 | 50 | 22.30 |
G253/60/50 | 25 | 3 | 60 | 50 | 15.70 |
G205/60/50 | 20 | 5 | 60 | 50 | 19.00 |
Kode spesifikasi (Versi Sederhana) |
Ukuran Balok Bantalan | Bar bantalan Jarak (mm) |
Cross Bar Jarak (mm) |
Berat Nominal (kg/m2) |
|
Kedalaman (mm) | Ketebalan (mm) | ||||
G10010/40/100 | 100 | 10 | 40 | 100 | 234.90 |
G1008/40/100 | 100 | 8 | 40 | 100 | 191.70 |
G908/40/100 | 90 | 8 | 40 | 100 | 173.10 |
G808/40/100 | 80 | 8 | 40 | 100 | 154.40 |
G758/40/100 | 75 | 8 | 40 | 100 | 145.10 |
G756/30/100 | 75 | 6 | 30 | 100 | 140.10 |
G756/40/100 | 75 | 6 | 40 | 100 | 110.10 |
G706/30/100 | 70 | 6 | 30 | 100 | 131.10 |
G706/40/100 | 70 | 6 | 40 | 100 | 103.20 |
Kode spesifikasi (Versi Sederhana) |
Ukuran Bantalan I Bar (mm) | Aku Bar Jarak (mm) |
Cross Bar Jarak (mm) |
Berat Nominal (kg/m2) |
|||
Aku Bar Ketinggian (Lebar) |
Ketebalan Flange | Ketebalan sisi | Lebar Flange | ||||
G757/30/50PWI | 75 | 7 | 4 | 12 | 30 | 50 | 126.10 |
G757/30/100PWI | 75 | 7 | 4 | 12 | 30 | 100 | 120.70 |
G657/30/50PWI | 65 | 7 | 4 | 10 | 30 | 50 | 110.10 |
G657/30/100PWI | 65 | 7 | 4 | 10 | 30 | 100 | 104.80 |
G607/30/50PWI | 60 | 7 | 4 | 10 | 30 | 50 | 99.10 |
G607/30/100PWI | 60 | 7 | 4 | 10 | 30 | 100 | 96.10 |
G557/30/50PWI | 55 | 7 | 4 | 8.5 | 30 | 50 | 90.30 |
G557/30/100PWI | 55 | 7 | 4 | 8.5 | 30 | 100 | 87.30 |
G507/30/50PWI | 50 | 7 | 4 | 8 | 30 | 50 | 83.20 |
G507/30/100PWI | 50 | 7 | 4 | 8 | 30 | 100 | 80.20 |
G505/30/50PWI | 50 | 5 | 3 | 8.5 | 30 | 50 | 62.80 |
G505/30/100PWI | 50 | 5 | 3 | 8.5 | 30 | 100 | 59.80 |
G445/30/50PWI | 44 | 5 | 3 | 8 | 30 | 50 | 56.50 |
G445/30/100PWI | 44 | 5 | 3 | 8 | 30 | 100 | 53.50 |
G385/30/50PWI | 38 | 5 | 3 | 7 | 30 | 50 | 49.90 |
G385/30/100PWI | 38 | 5 | 3 | 7 | 30 | 100 | 46.90 |
G325/30/50PWI | 32 | 5 | 3 | 6 | 30 | 50 | 43.30 |
G325/30/100PWI | 32 | 5 | 3 | 6 | 30 | 100 | 40.30 |
G255/30/50PWI | 25 | 5 | 3 | 4.5 | 30 | 50 | 35.10 |
G255/30/100PWI | 25 | 5 | 3 | 4.5 | 30 | 100 | 32.10 |
G757/40/50PWI | 75 | 7 | 4 | 12 | 40 | 50 | 101.00 |
G757/40/100PWI | 75 | 7 | 4 | 12 | 40 | 100 | 95.60 |
G657/40/50PWI | 65 | 7 | 4 | 10 | 40 | 50 | 88.50 |
G657/40/100PWI | 65 | 7 | 4 | 10 | 40 | 100 | 83.20 |
G607/40/50PWI | 60 | 7 | 4 | 10 | 40 | 50 | 78.90 |
G607/40/100PWI | 60 | 7 | 4 | 10 | 40 | 100 | 75.90 |
G557/40/50PWI | 55 | 7 | 4 | 8.5 | 40 | 50 | 71.90 |
G557/40/100PWI | 55 | 7 | 4 | 8.5 | 40 | 100 | 68.90 |
G507/40/50PWI | 50 | 7 | 4 | 8 | 40 | 50 | 66.40 |
G507/40/100PWI | 50 | 7 | 4 | 8 | 40 | 100 | 63.40 |
G505/40/50PWI | 50 | 5 | 3 | 8.5 | 40 | 50 | 50.40 |
G505/40/100PWI | 50 | 5 | 3 | 8.5 | 40 | 100 | 47.40 |
G445/40/50PWI | 44 | 5 | 3 | 8 | 40 | 50 | 45.50 |
G445/40/100PWI | 44 | 5 | 3 | 8 | 40 | 100 | 42.50 |
G385/40/50PWI | 38 | 5 | 3 | 7 | 40 | 50 | 40.30 |
G385/40/100PWI | 38 | 5 | 3 | 7 | 40 | 100 | 37.30 |
G325/40/50PWI | 32 | 5 | 3 | 6 | 40 | 50 | 35.10 |
G325/40/100PWI | 32 | 5 | 3 | 6 | 40 | 100 | 32.10 |
G255/40/50PWI | 25 | 5 | 3 | 4.5 | 40 | 50 | 28.70 |
G255/40/100PWI | 25 | 5 | 3 | 4.5 | 40 | 100 | 25.80 |
Fitur produk
Menyimpan data | di bawah kondisi beban yang sama, cara yang paling efisien untuk menyimpan data, dan dengan demikian, data struktur pendukung dapat dikurangi. |
Kurangi investasi | menghemat data, menghemat tenaga kerja, menghemat waktu, tidak ada pembersihan dan perlindungan. |
Konstruksinya sederhana | perangkat pelat kisi baja diikat atau dilas pada dukungan yang sudah diinstal, dan satu orang dapat menyelesaikannya |
Menghemat waktu | produk tidak perlu diproses ulang di tempat, yaitu perangkat sangat cepat. |
tahan lama | setelah perawatan anti korosi seng panas sebelum meninggalkan pabrik, dampak dan ketahanan tekanan bisa kuat |
Bantalan modern | penampilan yang indah, perencanaan standar, ventilasi dan cahaya, memberikan orang perasaan modern dari semua sirkulasi |
Anti-fouling | Larangan besar, tidak ada air hujan, salju dan debu. |
Mengurangi resistensi angin | karena ventilasi yang baik, ketahanan angin yang kecil dalam angin kencang, mengurangi kerusakan angin. |
Losioner tahan | kinerja anti-geser dan fungsi lainnya. |
Perencanaan sederhana | Tidak ada balok pendukung kecil, struktur sederhana, perencanaan yang disederhanakan; Tidak perlu merencanakan rincian kisi baja, hanya menunjukkan jenisnya, pabrik dapat merencanakan untuk pelanggan. |
